CANOPY 5200APG
Точка доступа 5,2 ГГц · 10 Мбит/с · 60° сектор
84 000₽/ шт.1 шт.
- 5 150–5 250 МГц (UNII-1)
- TDD · GPS-синхронизация
- До 200 SM · NEMA 4
- Программируется с ноутбука (web)
В наличии · Со склада
·
5200APG · 5250SMBC × 8
·
+ Ubiquiti airMAX
Готовый PtMP-комплект Motorola CANOPY 5,2 ГГц Точка доступа 5200APG + 8 абонентских модулей 5250SMBC Advanced Logic + 9 блоков питания ACPSSW-09B. Плюс современные Ubiquiti NanoStation M2 и NanoStation 5. Всё в наличии, программируется с обычного ноутбука.
Omega Canopy — проект группы компаний Omega Solutions. На складе — единственный оставшийся комплект Motorola Canopy 5,2 ГГц: одна точка доступа + 8 абонентских модулей — готовая беспроводная сеть на удалённые объекты, фермы, СНТ, промзоны. И несколько Ubiquiti NanoStation в помощь — для современных 2,4 ГГц задач.
CANOPY 5250SMBC
Advanced Logic · абонент 5,2 ГГц · до 25 км с рефлектором
28 000₽/ шт.8 шт.
- 5 250–5 350 МГц
- Advanced Logic (расширенная модуляция)
- 3,2 км без рефлектора · 25 км с тарелкой
- QoS, шифрование DES/AES
ACPSSW-09B
Блок питания 24В PoE — один на каждый модуль
6 000₽/ шт.9 шт.
- 24В DC PoE-инжектор Canopy
- Отдельный разъём Ethernet → радио
- Идёт в комплекте к AP и каждому SM
Motorola Canopy — классика промышленного беспроводного доступа. Серия Motorola Canopy 100 выпускалась с 2003 по 2011 год — затем линейка перешла к Cambium Networks под маркой PMP100. Оборудование этой эпохи до сих пор стоит и работает на тысячах объектов: в российских СНТ, на фермах, на удалённых промплощадках. Старое железо — значит проверенное временем.
// Since 2003 · PtMP classic
// Инженерные преимущества
Почему именно CANOPY
Motorola Canopy — не Wi-Fi. Это профессиональная PtMP-система с проприетарным протоколом, разработанная в Motorola Labs специально для операторов фиксированного беспроводного доступа (WISP). Цель — стабильная связь там, где обычный Wi-Fi давно бы отказал.
01
TDD с GPS-синхронизацией
Все AP одной сети работают по одному тактовому сигналу GPS. Передача и приём разведены во времени — ни одна точка не мешает соседней. На одной мачте можно поставить 6 AP 360° без внутренней помехи.
02
Проприетарный протокол
Canopy не использует 802.11. Его сигнал — не Wi-Fi, его не видят обычные сканеры, у него свой MAC-формат. Помехоустойчивость резко выше, а попутный Wi-Fi-шум практически не влияет.
03
Narrow-sector антенны
AP работает в 60° секторе — приёмник «видит» только то, что прямо перед ним. Это радикально повышает устойчивость к шумам и позволяет ставить несколько AP на одной мачте.
04
До 200 абонентов на одну AP
Canopy спроектирован как carrier-grade оборудование WISP. На одну точку доступа можно повесить до 200 SM (реально 60–100). Наш комплект с 8 SM — это лёгкий «малый оператор».
05
Усиление тарелочным рефлектором
Без рефлектора SM добивает до 3,2 км. С Canopy Passive Reflector Dish (знакомая белая тарелка) дальность вырастает до 25 км при прямой видимости. Рефлектор — пассивный, без электроники.
06
NEMA 4 outdoor-исполнение
Литой пластиковый корпус, защита от ливня и снега, рабочий диапазон −40…+55 °C. Канопи продавался для вышек в Сибири, Аляске, северной Канаде. На солнце, на морозе, под косым дождём — всё равно работает.
07
Advanced Logic — лучшая модуляция
Артикул 5250SMBC — версия SM с Advanced Logic («развитая логика»). Расширенный чипсет, поддержка новых релизов прошивки Canopy R8+, улучшенные алгоритмы QoS. Базовая SM без «BC» этого не умеет.
08
Программируется ноутбуком
Никакого специального ПО не нужно. Подключил SM к PoE-инжектору ACPSSW-09B, второй патч-корд в ноутбук, в браузере — адрес 169.254.1.1, логин root без пароля. Дальше частота, SSID радиоcet, шифрование — всё через web-интерфейс.
09
Шифрование DES / AES
На уровне air-interface Canopy поддерживает DES (стандарт) и AES (опция) шифрование. Для ферм и СНТ — более чем достаточно. Для промплощадок — включаем AES и спим спокойно.
// Точка доступа · 5200APG
CANOPY 5200APG Access Point
Центральный узел PtMP-сети Canopy на диапазоне 5,2 ГГц (UNII-1). Одна точка доступа — сектор 60°, при установке 6 AP на мачте покрывает 360°. На складе остался один экземпляр — под готовую сеть 5200APG + 5250SMBC.
// MODEL · 5200APG
CANOPY 5200APG · Access Point
MPN 5200APG · 5,150–5,250 ГГц (UNII-1) · TDD · NEMA 4
Точка доступа Motorola Canopy 5200APG — центральный узел проприетарной PtMP-сети. Работает в диапазоне 5,150–5,250 ГГц (UNII-1) с разделением времени (TDD) и GPS-синхронизацией. 60-градусный сектор позволяет ставить 6 AP на одной мачте и покрывать 360° без внутренней помехи между ними. Обслуживает до 200 абонентских модулей, 10 Мбит/с aggregate на AP. Настраивается через web-интерфейс с обычного ноутбука по Ethernet. Питание 24 В через PoE-инжектор ACPSSW-09B (в комплекте).
- Частота 5 150–5 250 МГц (UNII-1)
- Модуляция BPSK / QPSK адаптивно
- TDD с GPS-синхронизацией
- Пропускная 10 Мбит/с aggregate
- Сектор 60° (6 AP = 360°)
- До 200 SM на одну AP
- Ethernet 10/100 Мбит/с
- Питание 24В DC PoE (ACPSSW-09B)
- NEMA 4 outdoor · −40…+55 °C
- Web-конфигурация с ноутбука
// Комплект
Точка доступа 5200APG · блок питания ACPSSW-09B 24В PoE-инжектор · крепление на мачту. Прошивка Canopy R8 — последняя официальная Motorola-версия.
Цена за шт.
84 000
₽
1 шт. в наличии
UNII-1 · NEMA 4
// Абонентский модуль · 5250SMBC

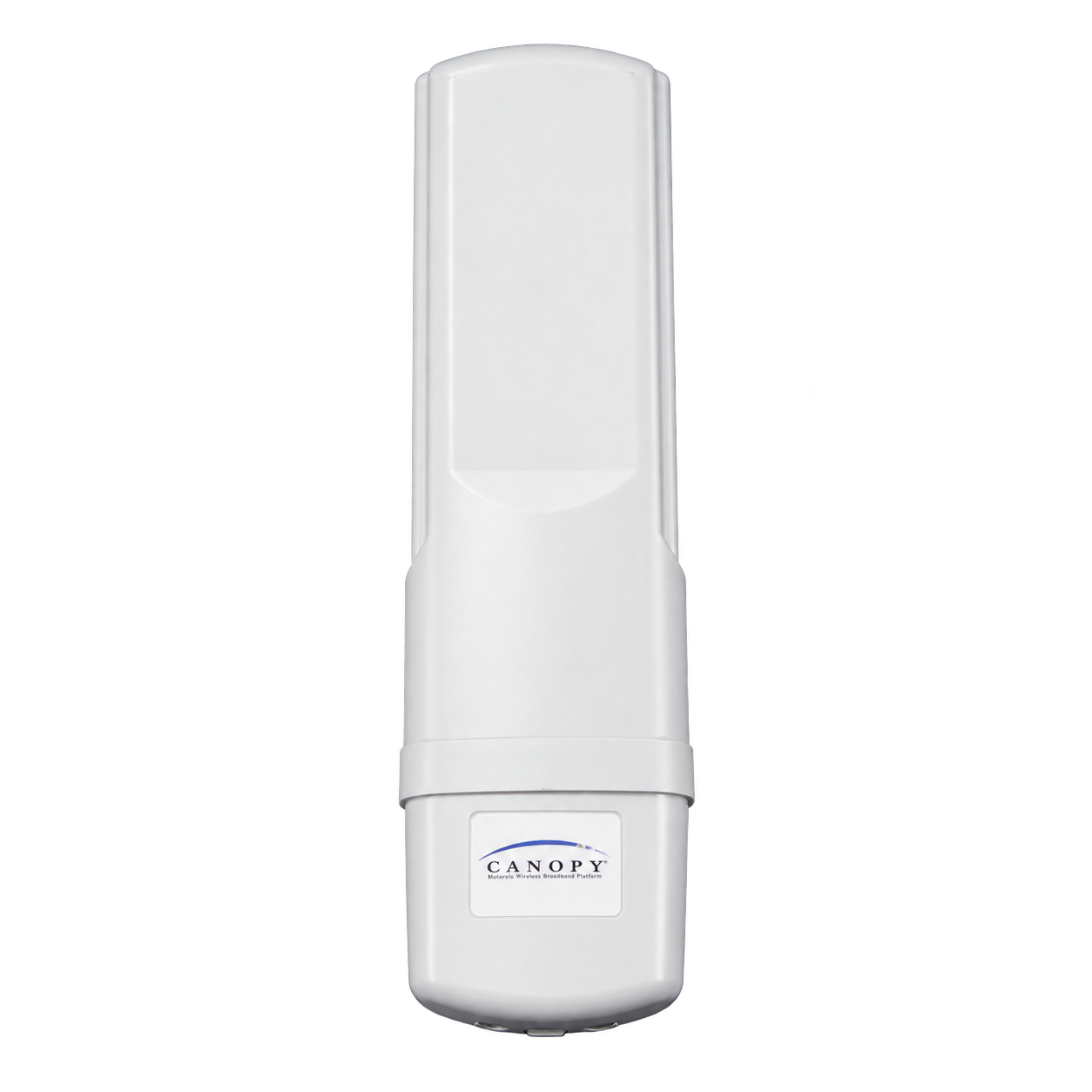

CANOPY 5250SMBC Subscriber Module
Абонентский модуль с Advanced Logic — «развитой логикой». 8 штук на складе. Это ровно то, что нужно для 8-клиентской сети под одну точку 5200APG. Каждому — свой ACPSSW-09B в комплекте.
// MODEL · 5250SMBC
CANOPY 5250SMBC · Advanced Logic
MPN 5250SMBC · 5,250–5,350 ГГц · Advanced Logic · NEMA 4
Абонентский модуль Motorola Canopy серии «BC» (Backward-Compatible, Advanced Logic). Работает в паре с точкой доступа 5200APG на диапазоне 5,250–5,350 ГГц. «Advanced Logic» — расширенный чипсет с улучшенной модуляцией, QoS-маркировкой пакетов и синхронизацией. Совместим с последней официальной прошивкой Canopy R8. Дальность прямой видимости до 3,2 км без рефлектора и до 25 км с Canopy Passive Reflector Dish. Шифрование DES (стандарт) и AES (опция). На складе 8 шт.
- Частота 5 250–5 350 МГц
- Advanced Logic (расширенная логика)
- Модуляция BPSK / QPSK
- До 3,2 км без рефлектора
- До 25 км с тарелочным рефлектором
- Шифрование DES / AES (опция)
- Прошивка Canopy R8-совместимая
- Ethernet 10/100 Мбит/с
- NEMA 4 outdoor · −40…+55 °C
- Web-конфигурация с ноутбука
// Комплект (на каждый SM)
Абонентский модуль 5250SMBC · блок питания ACPSSW-09B 24В PoE-инжектор · крепление на мачту / фасад. С рефлектором (тарелкой) — опция, подключается на ту же крепёжную скобу.
Цена за шт.
28 000
₽
8 шт. в наличии
Advanced Logic
// Блок питания · ACPSSW-09B
ACPSSW-09B — фирменный PoE-инжектор Canopy 24В
MPN ACPSSW-09B · 9 шт. в наличии · по одному к каждому модулю
Оригинальный блок питания Motorola Canopy — небольшой серый адаптер с двумя RJ-45 разъёмами: один идёт в радио (комбинированный Ethernet + питание 24В), второй — в коммутатор / ноутбук (только данные). Без этого блока Canopy не работает — именно через него подаётся питание по витой паре на мачту. В наш склад входит по одному блоку на каждый модуль: 9 шт. (1 для AP + 8 для SM).
Цена за шт.
6 000
₽
// PtMP Network Diagram
Как развернуть PtMP-сеть на нашем комплекте
Одна точка доступа 5200APG на центральной мачте обслуживает восемь абонентских модулей 5250SMBC — каждый на своём клиентском объекте. Каждому модулю нужен свой PoE-инжектор ACPSSW-09B. Ниже — схема сети и пошаговая установка.
5200APG Access Point (Hub)
5250SMBC Subscriber (Client × 8)
Canopy wireless link
Установка мачты
Мачта 10–20 метров в центре участка. 5200APG крепится в верхней секции, GPS-антенна выводится отдельно. Питание 24В по витой паре от ACPSSW-09B внутри шкафа автоматики.
Настройка AP
Подключите AP к PoE-инжектору, второй порт в ноутбук. В браузере 169.254.1.1, root без пароля. Установите частоту, Sync Input = GPS, включите шифрование DES/AES, задайте IP-адрес.
Абонентские модули
Каждый 5250SMBC ставится на клиентском объекте, направляется на мачту. Дальность без тарелки — до 3,2 км, с Canopy Reflector Dish — до 25 км. Важна прямая оптическая видимость.
Регистрация и пуск
SM сканирует эфир, находит AP по SSID и синхронизации, запрашивает регистрацию. AP выдаёт IP из своего пула, включается QoS (Max/Sustained/Burst). Сеть живёт.
// Паспортные данные
Полные характеристики
По официальной документации Motorola Canopy R8 User Guide и WISP Brochure. Тот случай, когда даташит 2007 года — последнее слово: Advanced Logic SM работают до сих пор.
| // CANOPY 5200APG — Access Point 5,2 GHz | |
|---|---|
| Наименование | Motorola Canopy 5200APG Access Point |
| Производитель | Motorola Canopy (далее Cambium Networks PMP100) |
| Артикул / MPN | 5200APG |
| Диапазон частот | 5 150–5 250 МГц (UNII-1) |
| Ширина канала | 20 МГц |
| Модуляция | BPSK (1×) / QPSK (2×) адаптивно |
| Дуплекс | TDD (Time Division Duplex) с GPS-синхронизацией |
| Секторность | 60° по азимуту, 60° по углу места |
| Пропускная способность | 10 Мбит/с aggregate на AP |
| Количество SM на AP | До 200 (реально 60–100) |
| Выходная мощность | 23 дБм (макс., регулируется) |
| Чувствительность приёмника | −86 дБм (BER 10⁻⁴) |
| Ethernet интерфейс | 10/100 Мбит/с, RJ-45 (через PoE) |
| Питание | 24В DC через ACPSSW-09B (в комплекте) |
| Потребление | ≈ 0,3 А (7 Вт) |
| Рабочая температура | −40 … +55 °C |
| Защита корпуса | NEMA 4 (эквивалент IP66) |
| Протокол радио | Проприетарный Canopy (не 802.11) |
| Шифрование | DES (стандарт) / AES 128 (опция) |
| Синхронизация | GPS (через CMM или UGPS-модуль) |
| Прошивка | Canopy R8 (последняя официальная Motorola) |
| Настройка | Web-интерфейс с ноутбука (169.254.1.1) |
| Цена | 84 000 ₽ · 1 шт. |
| // CANOPY 5250SMBC — Subscriber Module Advanced Logic | |
|---|---|
| Наименование | Motorola Canopy 5250SMBC Subscriber Module Advanced Logic |
| Производитель | Motorola Canopy / Cambium Networks |
| Артикул / MPN | 5250SMBC |
| Диапазон частот | 5 250–5 350 МГц |
| Версия | Advanced Logic (расширенный чипсет) |
| Модуляция | BPSK / QPSK адаптивно |
| Дальность без рефлектора | до 3,2 км (прямая видимость) |
| Дальность с рефлектором | до 25 км (Canopy Passive Reflector Dish) |
| Антенна интегрированная | ≈ 7 дБи |
| Антенна + рефлектор | ≈ 25 дБи эффективно |
| Выходная мощность | 23 дБм (макс.) |
| Чувствительность приёмника | −86 дБм |
| Пропускная способность | Доля от 10 Мбит/с AP (QoS) |
| Ethernet | 10/100 Мбит/с RJ-45 (через PoE) |
| Питание | 24В DC через ACPSSW-09B (в комплекте) |
| Потребление | ≈ 0,3 А |
| Рабочая температура | −40 … +55 °C |
| Защита корпуса | NEMA 4 (IP66) |
| Шифрование | DES / AES 128 |
| QoS | Max / Sustained / Burst, приоритезация |
| Прошивка | Canopy R8-совместимая |
| Настройка | Web-интерфейс с ноутбука |
| Количество в наличии | 8 шт. |
| Цена | 28 000 ₽ / шт. |
| // ACPSSW-09B — PoE Power Supply Canopy | |
|---|---|
| Наименование | Motorola Canopy Power Supply ACPSSW-09B |
| Артикул / MPN | ACPSSW-09B |
| Тип | PoE-инжектор 24В (не стандартный 802.3af/at) |
| Входное напряжение | 100–240В AC, 50/60 Гц |
| Выход | 24В DC, через комбинированный RJ-45 |
| Ток | 0,3–0,5 А (в зависимости от радио) |
| Разъёмы | RJ-45 «DATA» (в ноутбук/коммутатор) · RJ-45 «DATA+24V» (в радио) |
| Монтаж | Настольный / настенный, внутри шкафа автоматики |
| Совместимость | Все AP и SM Motorola Canopy (100 series) |
| Количество | 9 шт. · по одному к каждому модулю |
| Цена | 6 100 ₽ / шт. |
// Где работает
Применение 5,2 ГГц PtMP
Motorola Canopy разработан для WISP-операторов и промышленных площадок. Сегодня такое оборудование массово используется в российских сёлах, фермерских хозяйствах, садовых товариществах и на удалённых производствах — там, где оптоволокно невозможно или дорого, а мобильная связь нестабильна.
СНТ и дачные посёлки
Одна точка на мачте правления обслуживает 8–60 домов. Замена операторских 4G, которых в лесу нет. Дёшево, стабильно, без тарифа.
Фермерские хозяйства
Связь между коровником, ангаром, мастерской, домом оператора. Видеонаблюдение, SCADA-контроль поилок, учёт зерна. Канопи не «падает» в дождь.
Удалённые промплощадки
Карьеры, элеваторы, лесозаготовки, АЗС на трассе. Переда диспетчеризации и контроля на центральный пункт. Шифрование AES — для критичных данных.
Малые WISP-операторы
Старт маленького беспроводного оператора в посёлке на 50–200 абонентов. Canopy — это оригинальный carrier-grade WISP-стандарт до массового Wi-Fi.
Охрана и видео
Беспроводные камеры по периметру охраняемого объекта, линия связи между проходной и диспетчерской. Шифрование и 60°-сектор — защита от внешних сканов.
Метеопосты и гидрометрия
Передача данных с автономных метеостанций на центральный хаб. Один SM с тарелочным рефлектором — и 25-километровое плечо стабильно работает без СИМ-карт и абонплаты.
POS и торговые точки
Магазины и киоски вне зоны проводного интернета. Canopy стабильно обслуживает терминалы эквайринга без потерь пакетов в плохую погоду.
Сотовые БС в глуши
Backhaul-линки для небольших базовых станций сотовых операторов. Canopy с тарелкой даёт 25 км прямого канала — без аренды оптики и без 3G/4G-подхода.
// Также в наличии
Ubiquiti NanoStation — современная альтернатива 2,4 ГГц
Если Canopy — классика на 5,2 ГГц для стабильности, то NanoStation — это современная airMAX-линейка Ubiquiti на 2,4 ГГц с пропускной 150+ Мбит/с. На складе есть несколько «старичков» (NanoStation 5) и пара NanoStation M2 — подойдут как PtP-мосты или PtMP-сектор для отдельного клиента.

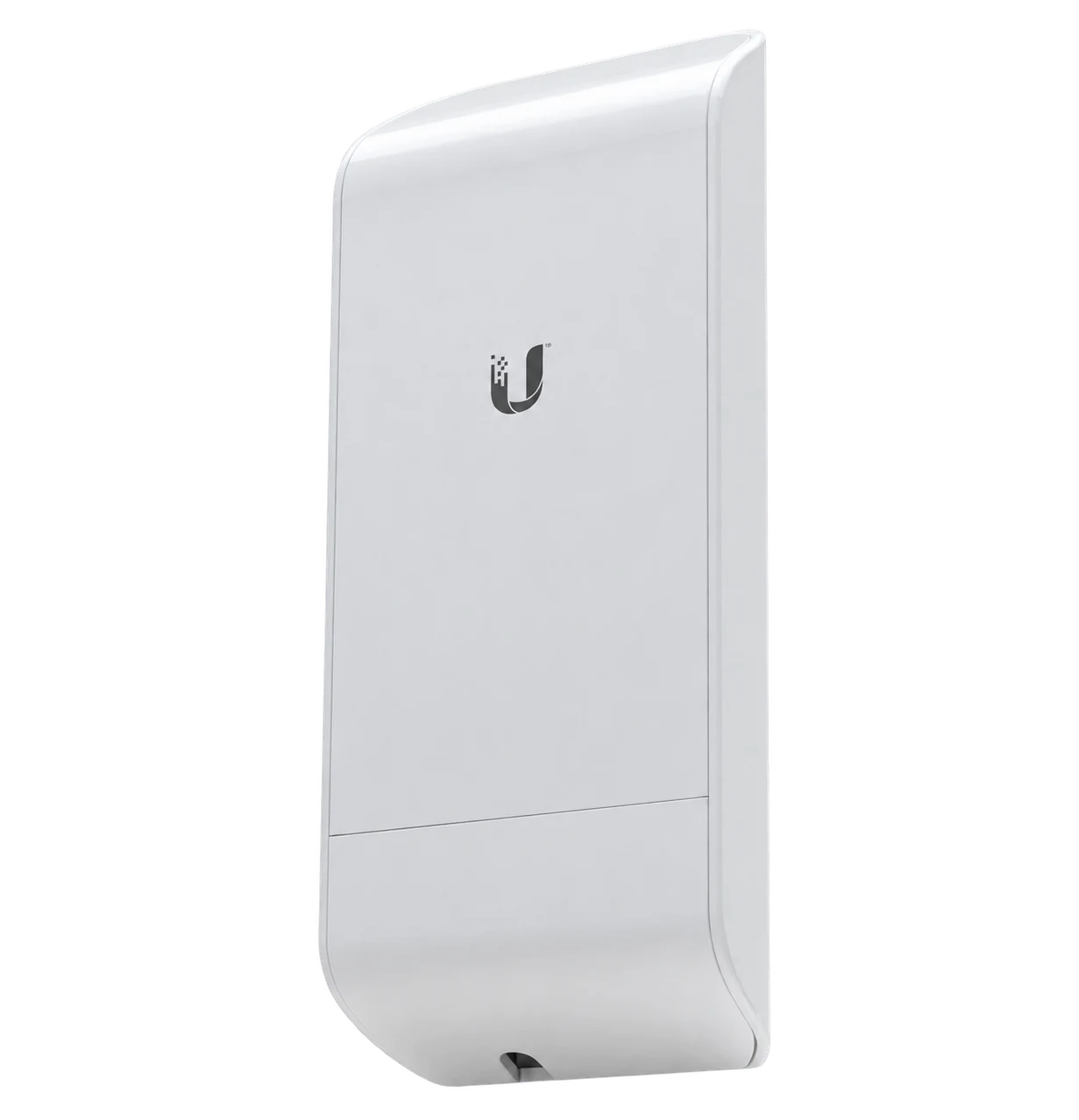

Ubiquiti NanoStation M2
// 2.4 GHz · 150+ Mbps · airOS
Универсальная airMAX-точка: может работать как Access Point, Bridge, Station. Интегрированная 11 dBi dual-pol антенна, 26 dBm мощности. Реальная дальность PtP 10+ км при прямой видимости. Питание PoE 24В (в комплекте). Настраивается через airOS — веб-интерфейс.
Частота2,4 ГГц
Мощность26 дБм
Усиление11 дБи
Скорость150+ Мбит/с
Дальность10+ км
ПротоколairMAX TDMA
Цена за шт.20 000₽
Запросить
Ubiquiti NanoStation 5
// 5 GHz · Classic airOS
Классическая NanoStation первого поколения на 5 ГГц — недорогое и надёжное решение для коротких PtP-мостов. Интегрированная антенна, PoE-питание, airOS-интерфейс. Отлично подходит под небольшие пролёты 2–5 км и как бюджетная замена Canopy SM там, где не нужна совместимость со всей сетью.
Частота5 ГГц
Протокол802.11a / airOS
Дальностьдо 5 км
ПитаниеPoE 24В
КорпусOutdoor IP55
КонфигурацияairOS · web
Цена за шт.10 000₽
Запросить
// Иллюстрации
Canopy в металле
Фото оригинального оборудования Motorola Canopy — из официальных брошюр и с нашего склада.

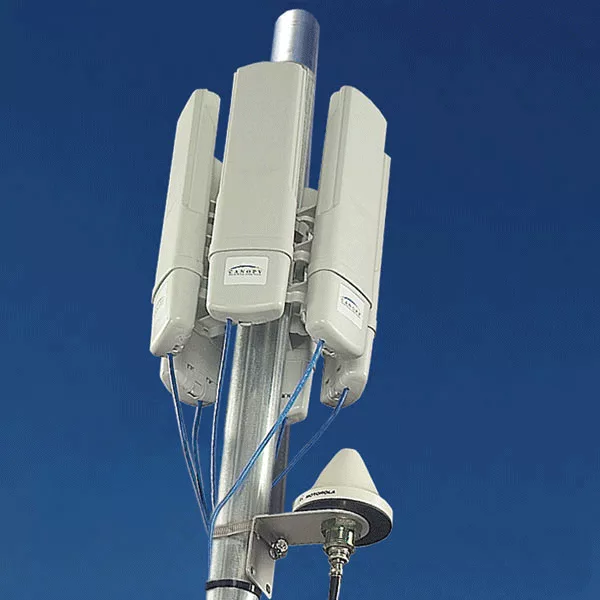

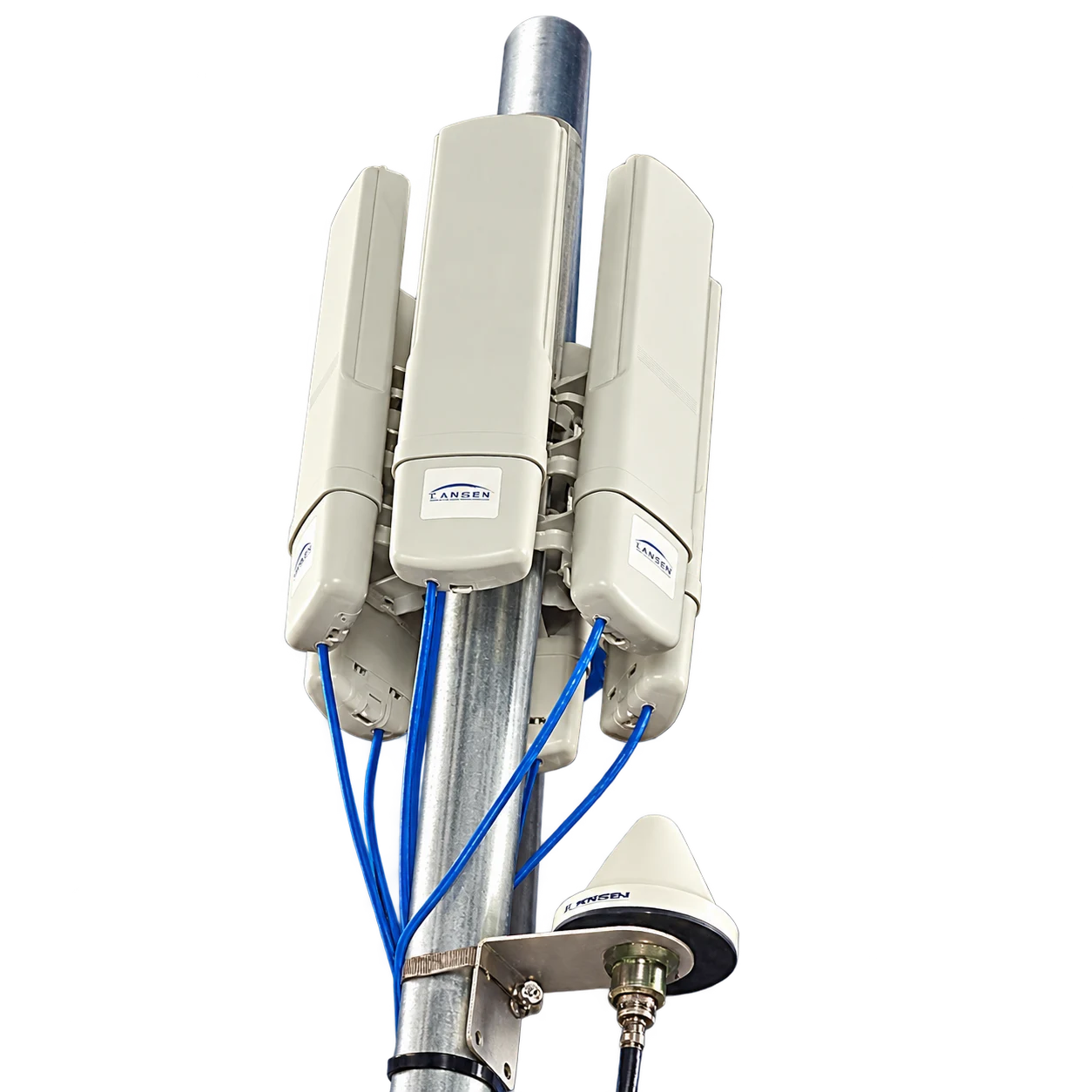

Secтор 360°Три точки 5200APG на одной мачте — три сектора по 120°. С 6 точками получается полноценный 360° omni-аналог без взаимной помехи.

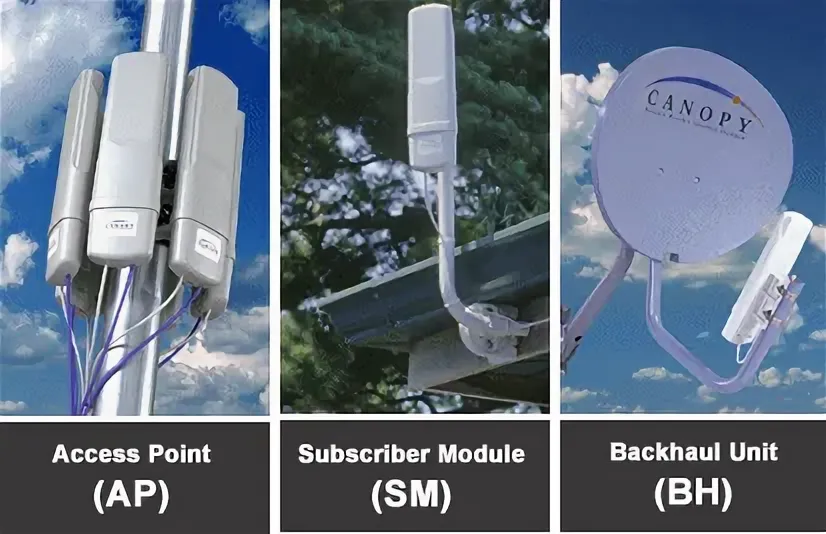

Три элемента сетиAccess Point (AP) — базовая точка, Subscriber Module (SM) — абонент, Backhaul Unit (BH) — соединение между удалёнными AP.
Русская версияТочка доступа · Модуль абонента · Модуль транзитных соединений — те же три элемента из русской брошюры Motorola.

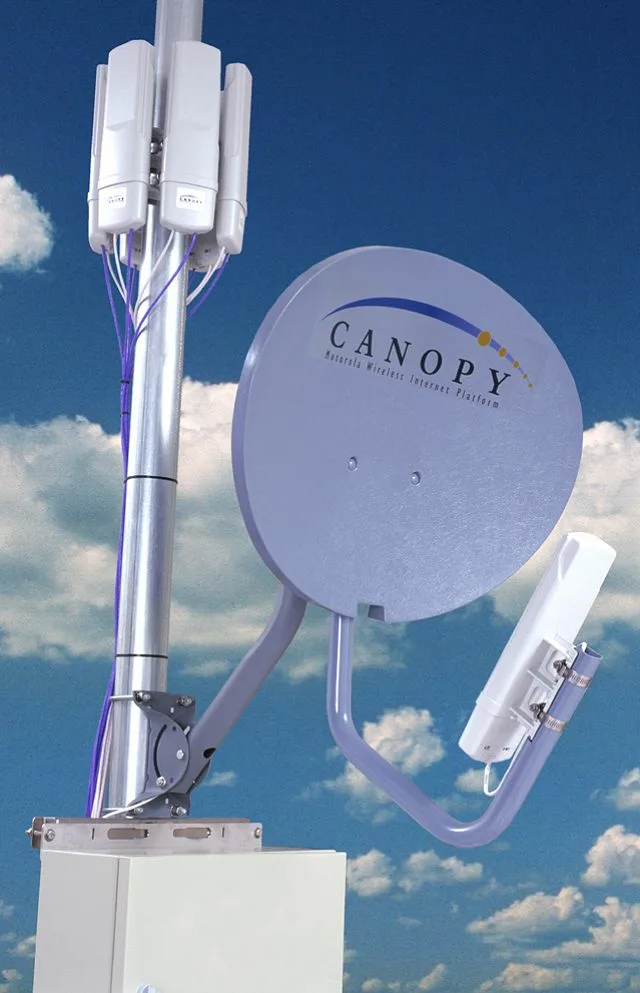

С рефлекторомCanopy Passive Reflector Dish — белая тарелка, усиление ~25 дБи, дальность до 25 км. Без электроники, пассивная.

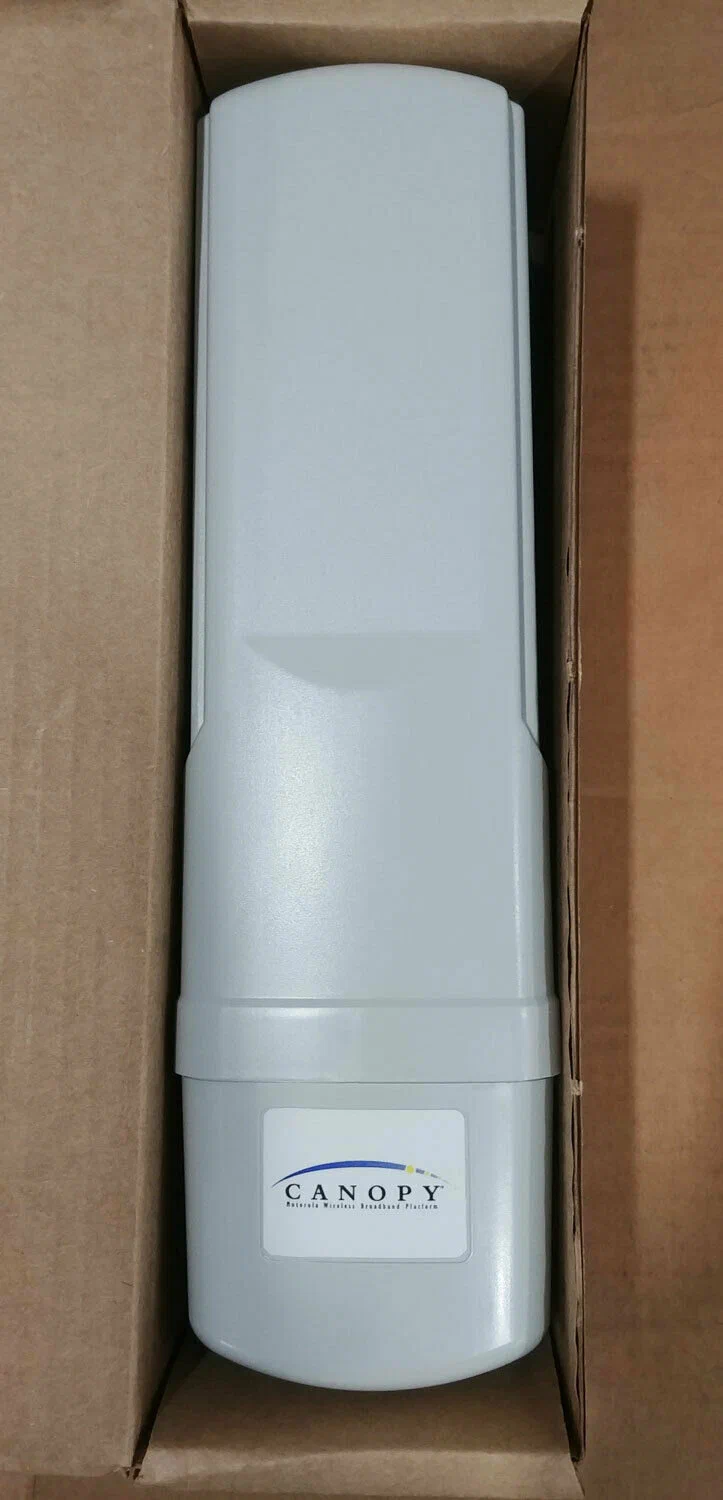

СкладОдин из наших 5250SMBC — новый, в оригинальной коробке. Заводское исполнение Motorola.
SM крупноАбонентский модуль 5250SMBC. Наверху — радио, внизу — блок с разъёмом Ethernet в прорезиненной заглушке.
// Официальная документация
Документы Canopy и Cambium
Оригинальные PDF-мануалы Motorola Canopy, русские брошюры, Network Design Guide. Открываются в нашем встроенном PDF.js-ридере, зум и постраничная навигация.
// Частые вопросы
FAQ по Canopy и Ubiquiti
Не нашли ответ — напишите на office@omegasolutions.ru, отвечаем в течение рабочего дня.
Motorola Canopy — проприетарная PtMP-система связи на диапазоне 5,2 / 5,4 / 5,7 ГГц (серия 100) и 2,4 ГГц (серия 200), разработанная Motorola в начале 2000-х и выпускавшаяся до 2011 года. Далее линейка перешла к Cambium Networks под маркой PMP100. В отличие от Wi-Fi, Canopy использует TDD с GPS-синхронизацией — все AP сети работают по единому тактовому сигналу, передача и приём разведены во времени, взаимных помех нет. Помехоустойчивость значительно выше любого Wi-Fi, и канал стабилен даже в плотно зашумлённом эфире.
На складе: 1 точка доступа CANOPY 5200APG (84 000 ₽), 8 абонентских модулей CANOPY 5250SMBC Advanced Logic по 28 000 ₽ каждый, и 9 блоков питания ACPSSW-09B по 6 100 ₽ (один на каждое устройство, идёт в комплекте). Это готовая 5,2 ГГц PtMP-сеть на 8 клиентов прямо «из коробки». Бери и монтируй.
Advanced Logic («развитая логика», маркировка «BC» в конце артикула) — это расширенный чипсет Canopy. По сравнению с базовой версией SM даёт лучшую модуляцию, расширенные функции QoS и синхронизации, поддерживает прошивку новых версий Canopy Release 8+ и PMP100-релизы Cambium. Для конечного пользователя это значит более стабильную связь на дальних дистанциях и большую пропускную способность.
Без рефлектора (просто SM со штатной антенной) — до 3,2 км при прямой оптической видимости. С Canopy Passive Reflector Dish (пассивная белая тарелка, усиление ~25 дБи) — до 25 км. Реальная дальность зависит от высоты мачт, рельефа и засорённости эфира. Canopy стабильно работает в условиях, где обычный Wi-Fi давно бы «упал».
Теоретически — до 200 SM на одну AP. Реально рекомендуется 60–100, в зависимости от интенсивности трафика. Для «лёгких» задач (телеметрия, POS, домашний интернет) — можно ставить и больше. Наш комплект с 8 SM — идеален для небольшой фермы, СНТ или производственной площадки, где нужен стабильный канал на несколько удалённых объектов.
NanoStation M2 — современная airMAX-точка от Ubiquiti на 2,4 ГГц. 150+ Мбит/с против 10 Мбит/с у Canopy, современный веб-интерфейс, совместимость с любым оборудованием по 802.11. Но без GPS-синхронизации и с меньшей помехоустойчивостью в плотно зашумлённом эфире. M2 — это выбор, когда нужна скорость в «чистом» эфире, Canopy — когда нужна стабильность в «грязном». Идеально — использовать оба: Canopy как магистраль, NanoStation на коротких клиентских линках.
Да. Настройка делается через web-интерфейс: подключаете SM или AP по Ethernet к PoE-инжектору ACPSSW-09B, второй патч-корд — в ноутбук, в браузере заходите на 169.254.1.1. Логин root без пароля. Дальше настраиваете частоту, Sync Input, SSID радиоcet, шифрование, QoS. Никакого специального ПО не требуется — только браузер.
Canopy Release 8 (последняя официальная прошивка Motorola 2007 года) и далее Cambium PMP100 Release 11 — полностью совместимы с нашими модулями 5200APG и 5250SMBC Advanced Logic. Прошивки, конфиг-утилиты BAM/Prizm и техническая документация архивно доступны на сайтах поддержки Cambium Networks. Оборудование по факту отработано и стабильно — тот случай, когда «старое» = «проверенное временем». Срок жизни Canopy-сети при грамотном монтаже — 10–15 лет.
Только по e-mail на office@omegasolutions.ru. Сайт не собирает персональные данные. Все запросы уходят на наш email напрямую из вашего почтового клиента. Соответствует ФЗ-152. Ответ — в рабочий день.
// География PtMP
Motorola Canopy PtMP — там где нет оптики
Беспроводная PtMP-связь 5,2 ГГц с дальностью до 25 км — для фермерских хозяйств, СНТ, дачных посёлков, удалённых производств, турбаз, охотничьих хозяйств. Работает там, где оптика не дошла, а сотовая связь нестабильна.
СНТ и дачные районы Подмосковья
Ленинградская область и Северо-Запад
Аграрные регионы Центра и Черноземья
Юг России и Поволжье
Урал, Сибирь, Дальний Восток
Типы объектов
Казахстан — фермерский пояс
Canopy 5200APG + 5250SMBC даёт PtMP-сеть 5,2 ГГц с пропускной 10 Мбит/с на AP и до 200 абонентов. Дальность до 25 км с рефлектором — перекрытие целой округи с одной мачты. GPS-синхронизация обеспечивает стабильность там, где Wi-Fi давно «упал бы». В России Canopy-сети десятилетиями работают в СНТ Подмосковья, агрохолдингах Кубани, на фермах Ставрополья и Алтая, в охотничьих хозяйствах Карелии и Алтая, на турбазах Байкала.
// Группа компаний
Наши проверенные партнёры
Omega Canopy — проект группы компаний Omega Solutions / River-Sea, поставляющих профессиональное связное и навигационное оборудование в Россию и Казахстан с 2008 года.
Omega Solutions — головная компания

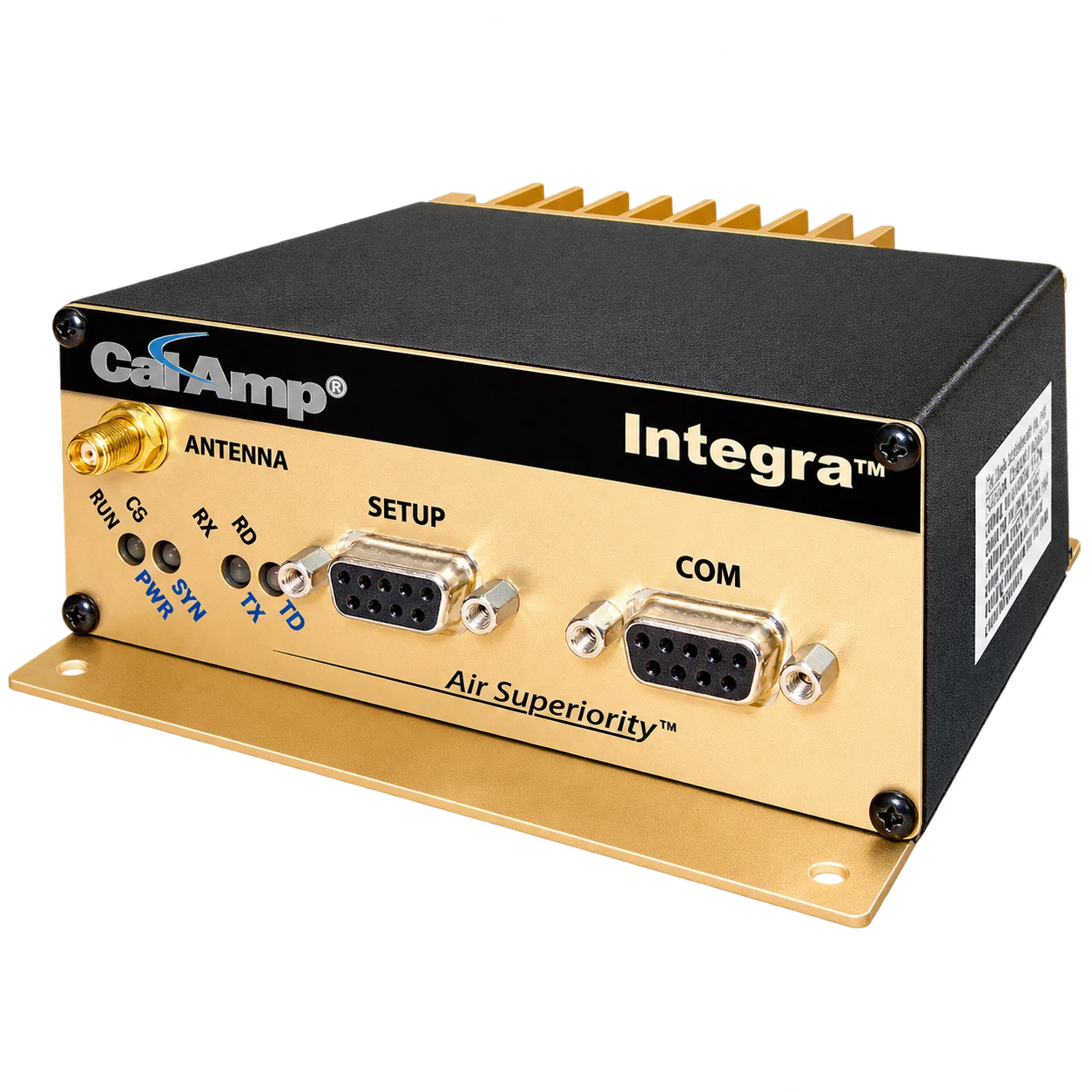

Радиомодемы Integra-TR
Motorola TETRA MTP6550 / MTM5200
SAILOR CH4656 · 6390 Navtex
Motorola GP340 · GM340 · DP
Судовое и речное оборудование · РРР/РКО/РМРС
Речные локаторы
Радионавигационное оборудование
Оборудование в Казахстане
River-Sea — речные и морские поставки
Судовое оборудование NSR
Спутниковые маяки
Навигационное оборудование
Radio4you · Motorola GP340
Локатор до 10 000 рег.тонн · ВВП
Системы радиосвязи и навигации
Радиостанции Motorola
Motorola GM340
